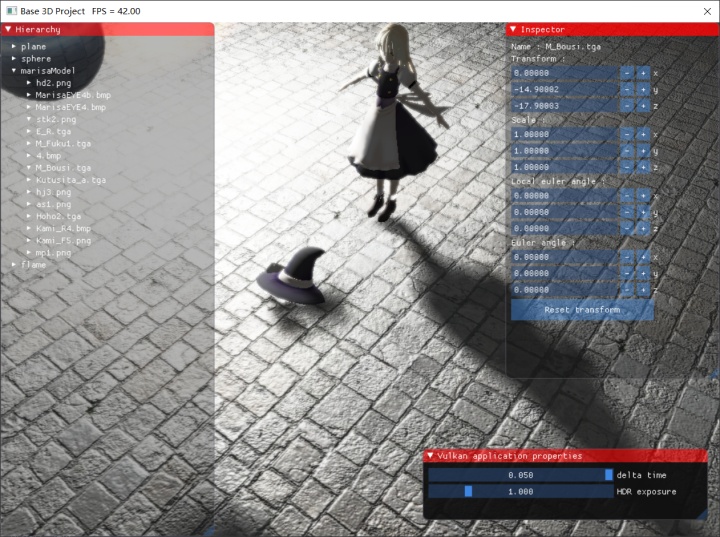

从零开始的 Vulkan（附二）：走近实时光追

摄像机

在光线生成着色器中，我们需要根据摄像机所处的坐标和朝向来发出射线。在光栅化中，我们会计算出观察矩阵和投影矩阵，这两个矩阵也可以用于推算出射线信息，就不再需要存储额外的相机信息。

首先计算出屏幕的像素坐标相关信息：

// raygen.hlsl

// Calculate pixel information
float2 pixelCenter = DispatchRaysIndex().xy + (float2) 0.5f;
float2 screenPos = pixelCenter / DispatchRaysDimensions().xy;
screenPos = screenPos * 2.0f - 1.0f;

根据求得的像素坐标，应用观察矩阵和投影矩阵的逆即可获得射线的原点和方向，这个过程实际上是在将视锥体逆推回世界空间中：

// raygen.hlsl

#include "raycommon.hlsl"

struct PassConstants {
    float4x4 viewMatrix;
    float4x4 projMatrix;
    float4x4 invViewMatrix;
    float4x4 invProjMatrix;
    float tMin;
    float tMax;
    ...
};

RaytracingAccelerationStructure rs : register(t0);
RWTexture2D<float4> renderTarget : register(u1);

ConstantBuffer<PassConstants> passConstants : register(b0, space1);

[shader("raygeneration")]
void main() {
    // Calculate pixel information
    ...

    // Calculate ray information
    float4 rayOrigin    = mul(passConstants.invViewMatrix, float4(0.0f, 0.0f, 0.0f, 1.0f));
    float4 rayTarget    = mul(passConstants.invProjMatrix, float4(screenPos.x, screenPos.y, 1.0f, 1.0f));
    float4 rayDirection = mul(passConstants.invViewMatrix, float4(normalize(rayTarget.xyz), 0.0f));

    // Trace ray
    RayDesc rayDesc = {
        rayOrigin, passConstants.tMin, rayDirection, passConstants.tMax
    };
    Payload rayPayload;
    TraceRay(rs, 0x0u, 0xffu, 0u, 1u, 0u, rayDesc, rayPayload);

    renderTarget[DispatchRaysIndex().xy] = rayPayload.color;
}

我们的光线负载结构体定义在 raycommon.hlsl 中，所有光线追踪着色器都需要包含这个头文件：

// raycommon.hlsl

struct Payload {
    float4 color;
};

顶点属性插值

加速结构对于我们来说是一个黑盒，它的唯一作用就是让 GPU 去自动执行相交检测，我们无法从加速结构中得到想要的数据，所以无论是顶点缓冲、索引缓冲还是物体常量，都需要将其当成由数组构成的 Uniform Buffer，通过描述符在着色器中引用：

struct VertexConstants {
    float3 localPos;
    float3 normal;
    float3 tangent;
    float2 texCoord;
};

struct ObjectContants {
    float4x4 worldMatrix;
    uint vertexOffset;
    uint indexOffset;
}

cbuffer VertexBuffer : register(b0, space2) {
    VertexConstants vertexConstantsArray[];
};

cbuffer IndexBuffer : register(b1, space2) {
    uint indices[];
};

cbuffer ObjectBuffer : register(b2, space2) {
    ObjectContants objectConstantsArray[];
};

HLSL 提供了以下函数，以便查询到当前所命中几何体的实例索引和图元索引：

InstanceIndex：当前实例在顶层加速结构中自动生成的索引。
InstanceID：用户在创建顶层加速结构时，为所引用的底层加速结构提供的标识，对应于VkAccelerationStructureInstanceKHR中的instanceCustomIndex。
PrimitiveIndex：底层加速结构实例内部几何体中图元自动生成的索引。

我们首先通过InstanceIndex或InstanceID访问当前物体常量数据：

1	ObjectConstants objectConstants = objectConstantsArray[InstanceID()];

接着根据实例对应的顶点和索引偏移以及PrimitiveIndex，访问当前图元的顶点与索引数据：

// Indices of the triangle
uint3 triangleIndices = uint3(indices[objectConstants.indexOffset + PrimitiveIndex() * 3],
                              indices[objectConstants.indexOffset + PrimitiveIndex() * 3 + 1],
                              indices[objectConstants.indexOffset + PrimitiveIndex() * 3 + 2]);

// Vertices of the triangle
VertexConstants v0 = vertexConstantsArray[objectConstants.vertexOffset + triangleIndices.x];
VertexConstants v1 = vertexConstantsArray[objectConstants.vertexOffset + triangleIndices.y];
VertexConstants v2 = vertexConstantsArray[objectConstants.vertexOffset + triangleIndices.z];

和我们在顶点着色器里所做的一样，我们需要将顶点的坐标、法线、切线从局部坐标系变换到世界坐标系中：

float3 worldPos0 = mul(objectConstants.worldMatrix, float4(v0.localPos, 1.0f)).xyz;
float3 worldPos1 = mul(objectConstants.worldMatrix, float4(v0.localPos, 1.0f)).xyz;
float3 worldPos2 = mul(objectConstants.worldMatrix, float4(v0.localPos, 1.0f)).xyz;

float3 normal0 = mul(objectConstants.worldMatrix, float4(v0.normal, 0.0f)).xyz;
float3 normal1 = mul(objectConstants.worldMatrix, float4(v0.normal, 0.0f)).xyz;
float3 normal2 = mul(objectConstants.worldMatrix, float4(v0.normal, 0.0f)).xyz;

float3 tangent0 = mul(objectConstants.worldMatrix, float4(v0.tangent, 0.0f)).xyz;
float3 tangent1 = mul(objectConstants.worldMatrix, float4(v0.tangent, 0.0f)).xyz;
float3 tangent2 = mul(objectConstants.worldMatrix, float4(v0.tangent, 0.0f)).xyz;

接下来我们要面对的问题便是是顶点属性插值，和光栅化管线不同，光线追踪管线很明显不会帮我们自动进行插值。对于三角形图元而言，我们可以在最近命中着色器中得到命中点的三角形重心坐标，使用重心坐标可以简单地完成插值操作：

// closesthit.hlsl

struct Attribute {
    float2 bary;
};

[shader("closesthit")]
void main(inout Payload output, in Attribute attribute) {
    ...

    // Interpolate
    const float3 bary = float3(1.0f - attribute.bary.x - attribute.bary.y, attribute.bary.x, attribute.bary.y);

    float3 worldPos = bary.x * worldPos0   + bary.y * worldPos1   + bary.z * worldPos2;
    float3 normal   = bary.x * normal0     + bary.y * normal1     + bary.z * normal2;
    float3 tangent  = bary.x * tangent0    + bary.y * tangent1    + bary.z * tangent2;
    float2 texCoord = bary.x * v0.texCoord + bary.y * v1.texCoord + bary.z * v2.texCoord;

    ...
}
